你知道什么是直读光谱仪的光学系统构造

文章出处:先生 阅读数: 发表时间:2021-9-23 8:47:06 【
直读光谱仪常见的凹面光栅光谱仪有三种装置,即罗兰装置,帕邢装置和依格尔装置。

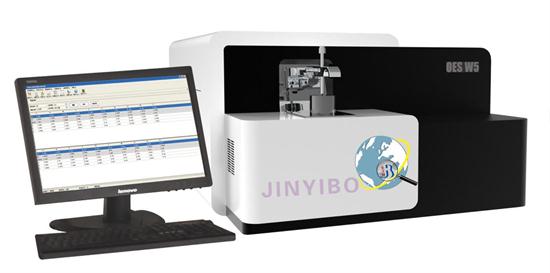

直读光谱仪
  罗兰装置,光栅中心和感光板中心固定在可动的连杆两端,连杆的长度为光栅的曲率半径,其两端可沿互相垂直的导轨自由滑动,狭缝装有导轨的交点上。在连杆移动过程中,狭缝、光栅和感光板始终在一罗兰圆上。这种装置的缺点为:只能用移动连杆来读取不同波段的光谱。
  帕邢装置的罗兰圆为一圆形钢轨,狭缝和光栅都固定在钢轨上,感光板环绕钢轨安装有一排底板架因而可同时拍摄几组光谱,其优点是稳定性高。
  依格尔装置,其入射角等于衍射角,其中缝光源安装在底板架的正上方,要改变波段可将光栅和底板沿相反的方向转动同一角度,改变二者间的距离,使之始终位于罗兰圆上。该装置优点为体积紧凑,通常用于真空紫外光谱仪。
